O Arduino Mega 2560 é uma plataforma de prototipagem eletrônica amplamente utilizada em projetos educacionais e de hobby, graças à sua vasta quantidade de pinos de entrada/saída e recursos avançados. Compreender o Arduino Mega Pinout é fundamental para qualquer pessoa que deseje explorar todo o potencial desta poderosa placa. Este guia detalhado visa desmistificar a função de cada grupo de pinos, tornando o aprendizado mais acessível e prático para educadores, estudantes e entusiastas da eletrônica.

O que é o Arduino Mega 2560?

O Arduino Mega 2560 é uma placa microcontroladora baseada no ATmega2560. Ele se destaca por oferecer um número significativamente maior de pinos em comparação com outras placas Arduino, como o Uno, o que o torna ideal para projetos mais complexos que exigem muitas conexões. Com um oscilador de cristal de 16 MHz, uma conexão USB, um conector de alimentação e um botão de reset, o Mega 2560 é uma ferramenta robusta para o desenvolvimento de sistemas embarcados.

A Importância do Pinout

O ‘pinout’ de uma placa refere-se à disposição e função de cada um de seus pinos. Conhecer o pinout do Arduino Mega é crucial para conectar corretamente sensores, atuadores e outros componentes eletrônicos, evitando danos à placa e garantindo o funcionamento adequado do projeto. Cada pino tem uma ou mais funções específicas, e este artigo irá detalhar as principais categorias.

Tipos de Pinos do Arduino Mega 2560

O Arduino Mega 2560 possui uma variedade impressionante de pinos, cada um com funções específicas que permitem uma ampla gama de interações com o mundo físico. Vamos explorar as principais categorias de pinos:

Pinos Digitais de Entrada/Saída (I/O)

O Arduino Mega 2560 possui 54 pinos digitais de entrada/saída, numerados de 0 a 53. Esses pinos podem ser configurados como entrada (para ler sinais de sensores) ou como saída (para controlar componentes como LEDs ou relés). Eles operam em dois estados: ALTO (HIGH), que geralmente representa 5V, e BAIXO (LOW), que representa 0V. A versatilidade desses pinos é fundamental para a maioria dos projetos de automação e controle.

Pinos PWM (Pulse Width Modulation)

Dentro dos pinos digitais, 15 deles são capazes de gerar sinais PWM (Pulse Width Modulation). Estes são os pinos 2 a 13, e os pinos 44, 45 e 46. A modulação por largura de pulso é uma técnica utilizada para simular saídas analógicas a partir de pinos digitais, controlando a quantidade de energia fornecida a um componente. Isso é útil para controlar a velocidade de motores, o brilho de LEDs e outras aplicações que exigem controle proporcional.

Pinos Analógicos de Entrada

O Arduino Mega 2560 possui 16 pinos analógicos de entrada, numerados de A0 a A15. Diferente dos pinos digitais que leem apenas dois estados (ligado/desligado), os pinos analógicos podem ler uma gama contínua de valores de tensão. Eles são conectados a um Conversor Analógico-Digital (ADC) interno, que transforma a tensão analógica em um valor digital. No caso do Mega, o ADC tem uma resolução de 10 bits, o que significa que ele pode mapear tensões entre 0 e 5V em valores digitais de 0 a 1023. Isso é essencial para ler dados de sensores analógicos, como sensores de temperatura, luz ou potenciômetros.

Pinos de Comunicação Serial (UART)

A placa Mega 2560 é equipada com quatro portas seriais de hardware (UARTs), o que a torna ideal para projetos que exigem comunicação com múltiplos dispositivos seriais. Essas portas são:

•Serial (pinos 0 e 1): Usada para comunicação com o computador via USB e para upload de programas.

•Serial1 (pinos 19 (RX) e 18 (TX)): Porta serial adicional.

•Serial2 (pinos 17 (RX) e 16 (TX)): Outra porta serial adicional.

•Serial3 (pinos 15 (RX) e 14 (TX)): A quarta porta serial.

Essas portas permitem que o Arduino Mega se comunique com outros microcontroladores, módulos Bluetooth, GPS, ou outros dispositivos que utilizam comunicação serial.

Pinos I2C (TWI – Two Wire Interface)

Os pinos I2C (SDA e SCL) são utilizados para comunicação síncrona com dispositivos que suportam este protocolo, como sensores e módulos de display. No Arduino Mega, esses pinos estão localizados nos pinos digitais 20 (SDA) e 21 (SCL), além de estarem disponíveis em um cabeçalho dedicado próximo ao pino AREF. A comunicação I2C é eficiente para conectar múltiplos dispositivos usando apenas dois fios.

Pinos SPI (Serial Peripheral Interface)

Os pinos SPI são usados para comunicação síncrona de alta velocidade com outros dispositivos. No Arduino Mega, os pinos SPI são:

•MISO (Master In Slave Out): Pino 50

•MOSI (Master Out Slave In): Pino 51

•SCK (Serial Clock): Pino 52

•SS (Slave Select): Pino 53

Esses pinos são frequentemente usados para comunicação com cartões SD, módulos Ethernet e outros periféricos que exigem alta taxa de transferência de dados.

Pinos de Alimentação

Além dos pinos de I/O, o Arduino Mega possui pinos dedicados para alimentação:

•5V: Fornece 5 volts regulados para alimentar componentes externos.

•3.3V: Fornece 3.3 volts regulados.

•GND (Ground): Pinos de terra, essenciais para fechar o circuito.

•Vin: Pino para fornecer energia à placa a partir de uma fonte externa (7-12V).

•AREF (Analog Reference): Pino para configurar uma tensão de referência externa para as entradas analógicas.

Cabeçalho ICSP (In-Circuit Serial Programming)

O cabeçalho ICSP é um conjunto de pinos (MISO, MOSI, SCK, RESET, VCC, GND) que permite a programação do microcontrolador ATmega2560 diretamente, sem a necessidade do bootloader. É útil para gravar bootloaders ou para programação de baixo nível.

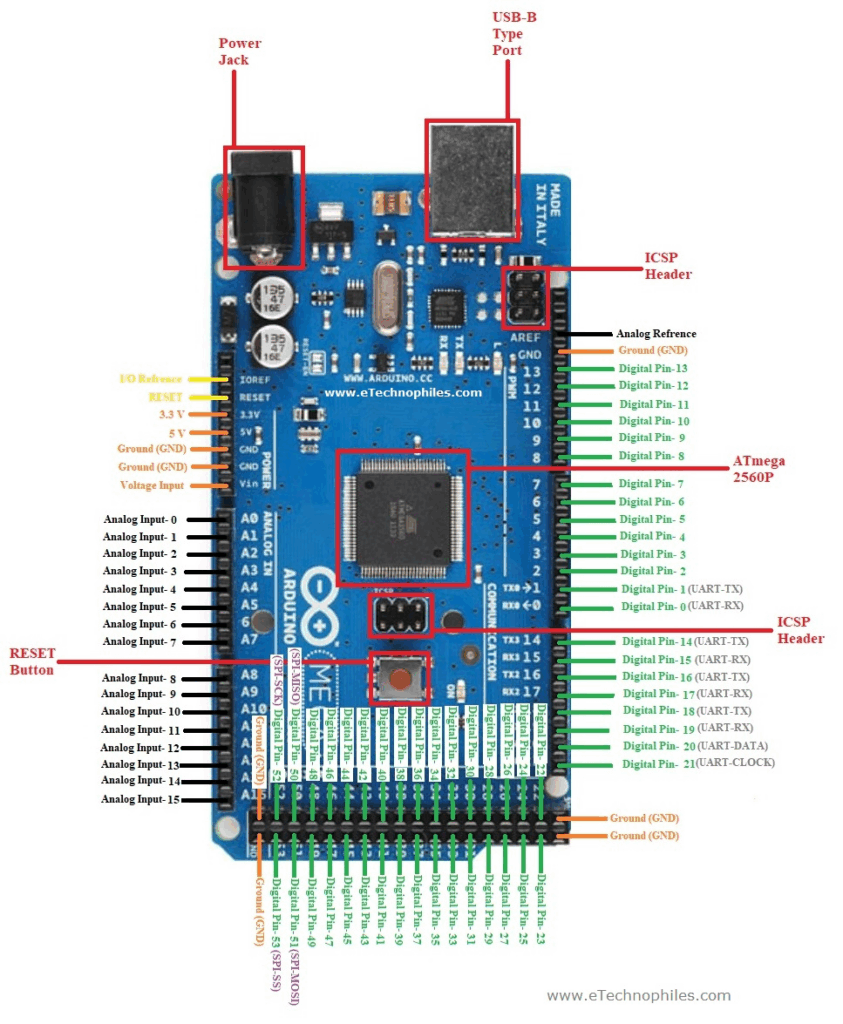

Diagrama de Pinagem do Arduino Mega 2560

Para facilitar a compreensão e a utilização dos pinos do Arduino Mega 2560, apresentamos um diagrama detalhado que ilustra a localização e a função de cada pino. Este diagrama é uma ferramenta visual indispensável para qualquer projeto que envolva esta placa.

Conclusão

Compreender o pinout do Arduino Mega 2560 é o primeiro passo para desbloquear um universo de possibilidades em projetos de eletrônica e programação. Seja você um educador buscando uma ferramenta robusta para ensinar conceitos de eletrônica, ou um entusiasta desenvolvendo um projeto complexo, o Mega 2560 oferece a flexibilidade e os recursos necessários. Ao dominar a função de cada pino, você estará apto a criar sistemas mais elaborados, eficientes e interativos, transformando suas ideias em realidade.
